BAJA ROPA ABATIBLE TAPIZADO
10 pasos · manual de instalación · color moca
Barral que baja la ropa colgada de la parte alta del placard hasta la mano y vuelve a subir · mecanismos tapizados
| CÓDIGO | MÓDULO | ANCHO INTERIOR | A × P × H (mm) |
|---|---|---|---|
| GWPLEB60M | 600 mm | 540 a 690 mm | 540-690 × 156 × 830 |
| GWPLEB80M | 800 mm | 690 a 920 mm | 690-920 × 156 × 830 |
| GWPLEB10M | 1000 mm | 920 a 1240 mm | 920-1240 × 156 × 830 |
ANTES DE EMPEZAR

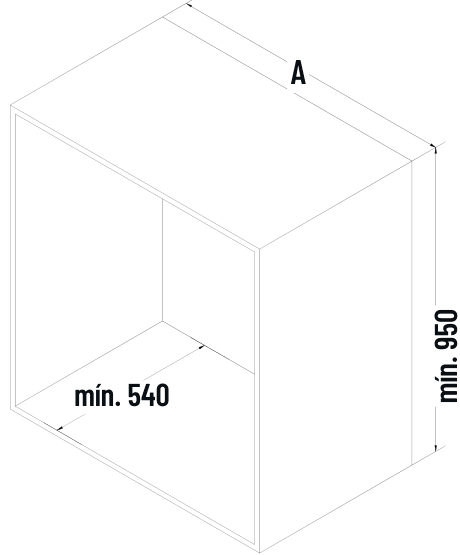

Medí el mueble y tené a mano las herramientas.
- Ancho interior del mueble (A): el de la tabla, según el código. La barra se ajusta dentro de ese rango.
- Alto interior mínimo: 950 mm.
- Profundidad interior mínima: 540 mm.
- Taladro
- Atornillador (mejor eléctrico)
- Destornillador Phillips y llave Allen (vienen en la caja)
- Cinta métrica
- Lápiz
QUÉ VIENE EN LA CAJA

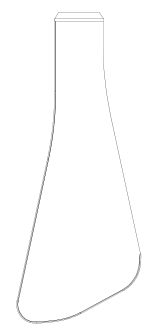

Revisá que esté todo antes de empezar.
INSTALACIÓN
Seguí los pasos en orden. Los números en círculo son las piezas de la caja.PASO 1
Apoyá la plantilla ⑧ en un lateral, parada, con su centro en el centro de la profundidad interior del mueble y el borde de abajo a 130 mm del piso. Marcá y perforá los agujeros. Repetí en el otro lateral.
PASO 2
Atornillá un soporte de montaje ⑦ en cada lateral, sobre los agujeros, con los tornillos M4 × 16 ⑧.
PASO 3
Alineá los agujeros de cada brazo con mecanismo ① con su soporte y encastralo empujando hacia abajo.
PASO 4
Armá la barra: pasá los aros de goma ⑤ y la unión en T ④ por la barra telescópica ②, en el orden de las flechas. Abajo se ve cómo queda.
PASO 5
Poné una unión izquierda o derecha ④ en cada punta de la barra y calzalas en las puntas de los brazos.
PASO 6
Fijá cada unión al brazo con un tornillo M8 × 35 ⑥, ajustado con la llave Allen ⑧.
PASO 7
Metí la barra del tirador ② desde abajo en la unión en T ④ y fijala con un tornillo M3 × 6 ⑧.
PASO 8
Encastrá el tirador ③ en la punta de abajo de la barra del tirador, fijalo con un tornillo M3 × 6 ⑧ usando el destornillador ⑧ y tapá el agujero con el tapón ⑧.
PASO 9
Ajustá la barra para que quede pareja a izquierda y derecha y girala para trabar el largo.

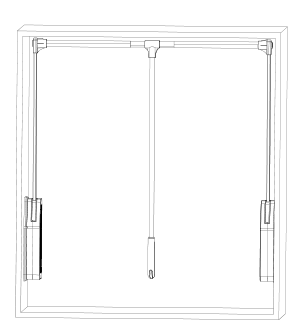

PASO 10
Listo: así queda instalado el baja ropa.
USO SEGURO Y CUIDADO
- Controlá que los dos brazos queden bien encastrados en sus soportes antes de colgar ropa.
- Ajustá bien los tornillos de los soportes y los M8 × 35 de los brazos.
- Limpialo con un paño húmedo y jabón neutro. No uses productos abrasivos ni solventes.
