ESQUINERO EN S REGULABLE
5 pasos · manual de instalación · color champagne o gris hierro
Dos canastos en S para mueble esquinero · salen girando por la puerta, montados en una placa lateral y una columna
| CÓDIGO | COLOR | MUEBLE | MEDIDA (A × P × H) |
|---|---|---|---|
| GWCNES01D | Champagne | 900 a 1000 mm | 805 × 480 × 600 a 750 mm |
| GWCNES01I | Gris hierro | 900 a 1000 mm | 805 × 480 × 600 a 750 mm |
ANTES DE EMPEZAR
Medí el mueble y tené a mano las herramientas.

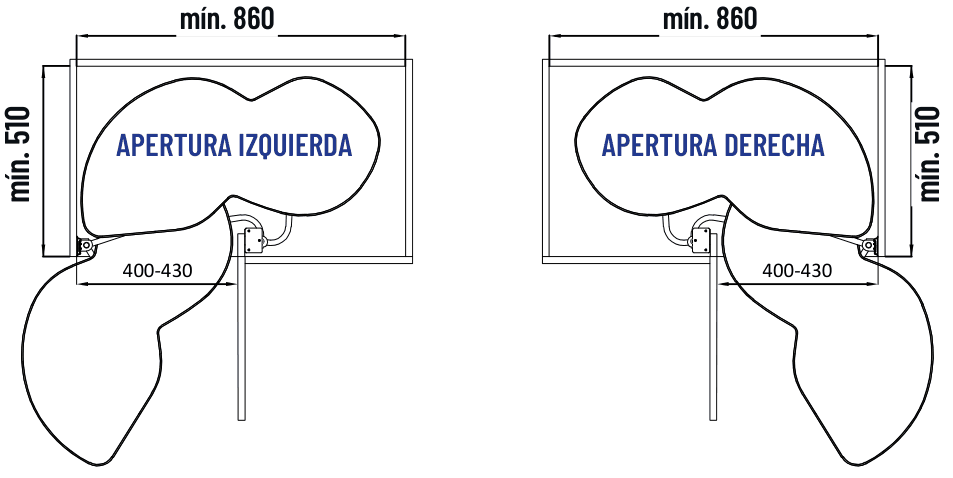

- Mueble esquinero de 900 a 1000 mm.
- Ancho interior mínimo: 860 mm.
- Profundidad interior mínima: 510 mm.
- Alto interior mínimo: 600 mm.
- Abertura de la puerta: de 400 a 430 mm, medida desde el lateral.
- Se arma con apertura a la izquierda o a la derecha.
- Taladro atornillador
- Cinta métrica
- Lápiz
QUÉ VIENE EN LA CAJA
Revisá que esté todo antes de empezar.
INSTALACIÓN
Seguí los pasos en orden. Los números en círculo son las piezas de la caja.PASO 1

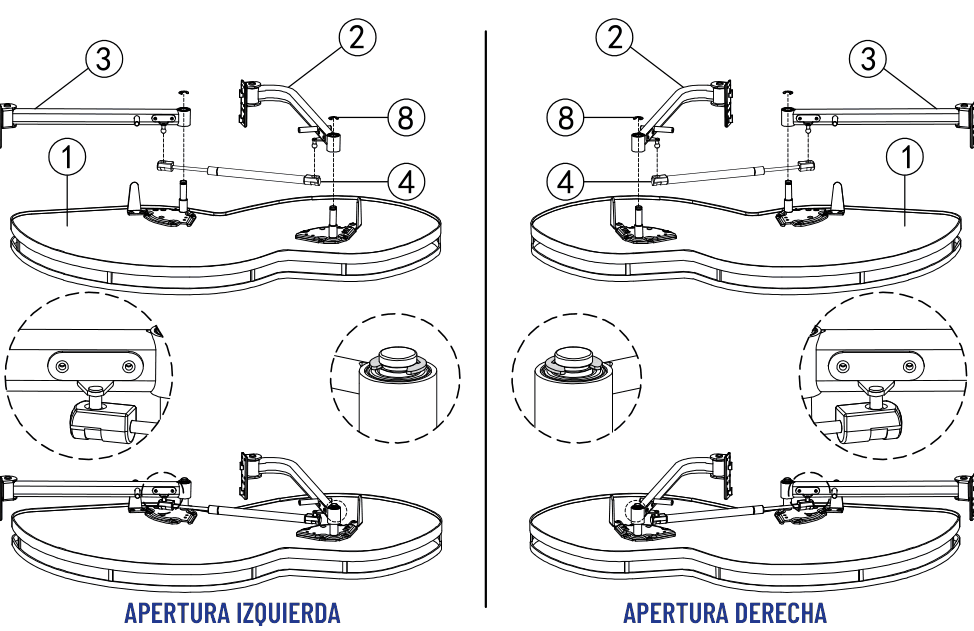

Elegí de qué lado abre la puerta. Armá cada canasto ①: poné el brazo recto ③ y el brazo curvo ② en los ejes del canasto, uní los dos brazos con la barra ④ y trabá los ejes con las trabas ⑧. Los detalles muestran cómo quedan las uniones.
PASO 2
Apoyá la plantilla ⑦ en el piso del mueble para ubicar la placa ⑤ y la columna ⑥. Atornillá la placa ⑤ al lateral del mueble, a ras del frente y del piso, con los 4 tornillos M4 × 20 (11).
PASO 3
Ajustá el largo de la columna ⑥ al alto del mueble y fijalo con el tornillo M5 × 6 ⑨. Pará la columna donde marca la plantilla y atornillala arriba y abajo con los 6 tornillos M4 × 16 (12).
PASO 4
Colgá el canasto de abajo: el soporte del brazo ③ va en la placa ⑤ y el del brazo ② en la columna ⑥. Fijá cada soporte con dos tornillos M4 × 6 ⑩.
ATENCIÓN · Las figuras muestran la apertura izquierda. Con apertura derecha es igual, del otro lado.
PASO 5
Colgá el canasto de arriba de la misma forma y fijá cada soporte con dos tornillos ⑩.
USO SEGURO Y CUIDADO
- Antes de cargar los canastos, revisá que todos los tornillos estén bien ajustados y que la columna quede firme arriba y abajo.
- Guardá los canastos del todo dentro del mueble antes de cerrar la puerta.
- Limpialo con un paño húmedo y jabón neutro. No uses productos abrasivos ni solventes.
