ESQUINERO MÁGICO
3 pasos · manual de instalación · color champagne o gris hierro
Estructura extraíble con cuatro canastos para mueble esquinero · sale entera del mueble para llegar a todo
| CÓDIGO | COLOR | MEDIDA (A × P × H) |
|---|---|---|
| GWCNMG01D | Champagne | 608 × 455 × 584 mm |
| GWCNMG01I | Gris hierro | 608 × 455 × 584 mm |
ANTES DE EMPEZAR
Medí el mueble y tené a mano las herramientas.
- Mueble esquinero de 800 o 900 mm, con o sin parante de puerta.
- Alto interior mínimo: 615 mm.
- Profundidad interior mínima: 550 mm.
- Abertura de la puerta: mín. 400 mm (mueble de 800) o mín. 450 mm (mueble de 900).
- Parante de la puerta, si lo tiene: hasta 60 mm de ancho.
- Atornillador (mejor eléctrico)
- Cinta métrica
- Lápiz

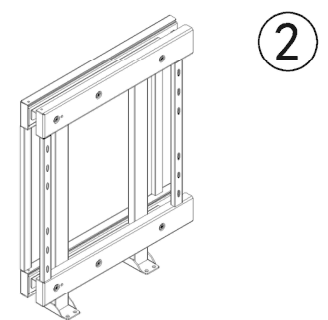

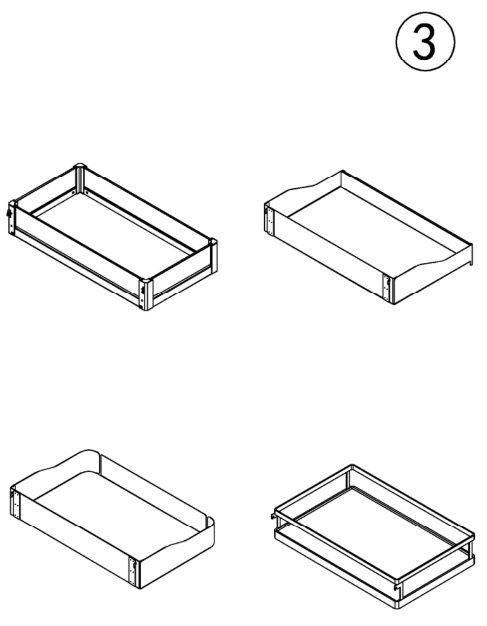

QUÉ VIENE EN LA CAJA
Revisá que esté todo antes de empezar.
INSTALACIÓN

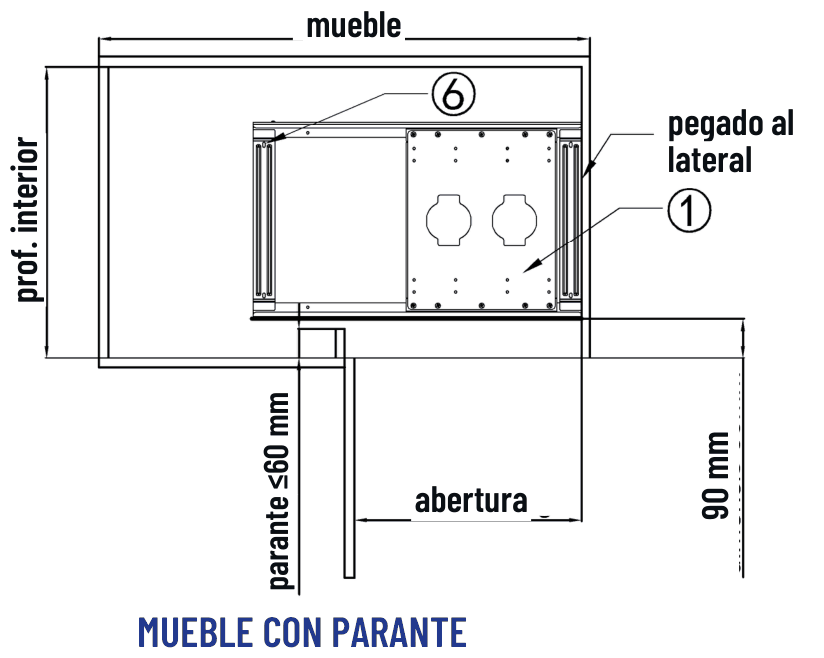

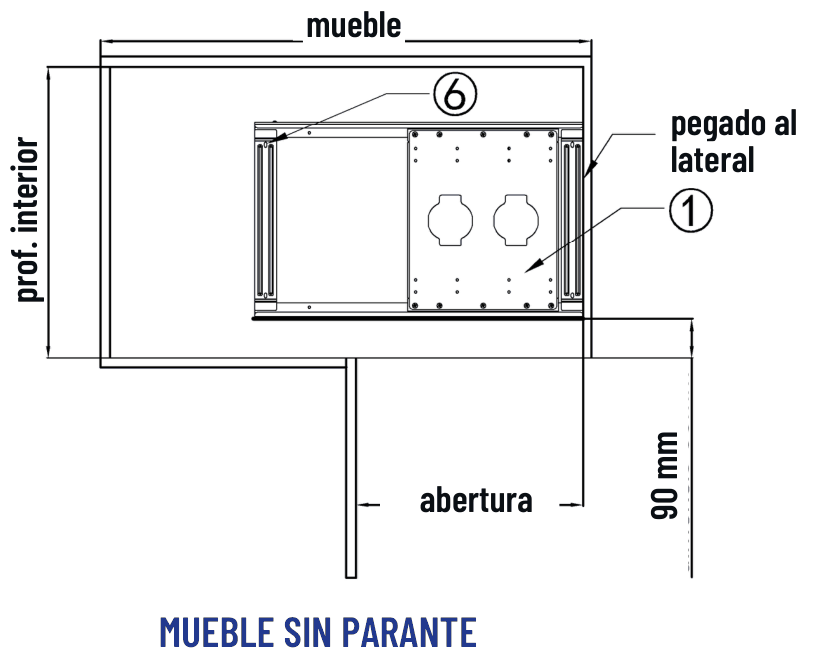

Seguí los pasos en orden. Los números en círculo son las piezas de la caja.PASO 1
Poné la base ① en el piso del mueble, pegada al lateral, junto con la plantilla de cartón. Alineala con el borde de la puerta y fijala con los tornillos ⑥.
ATENCIÓN · Las figuras muestran un mueble con la puerta a la derecha. Con la puerta a la izquierda, todo va del otro lado.

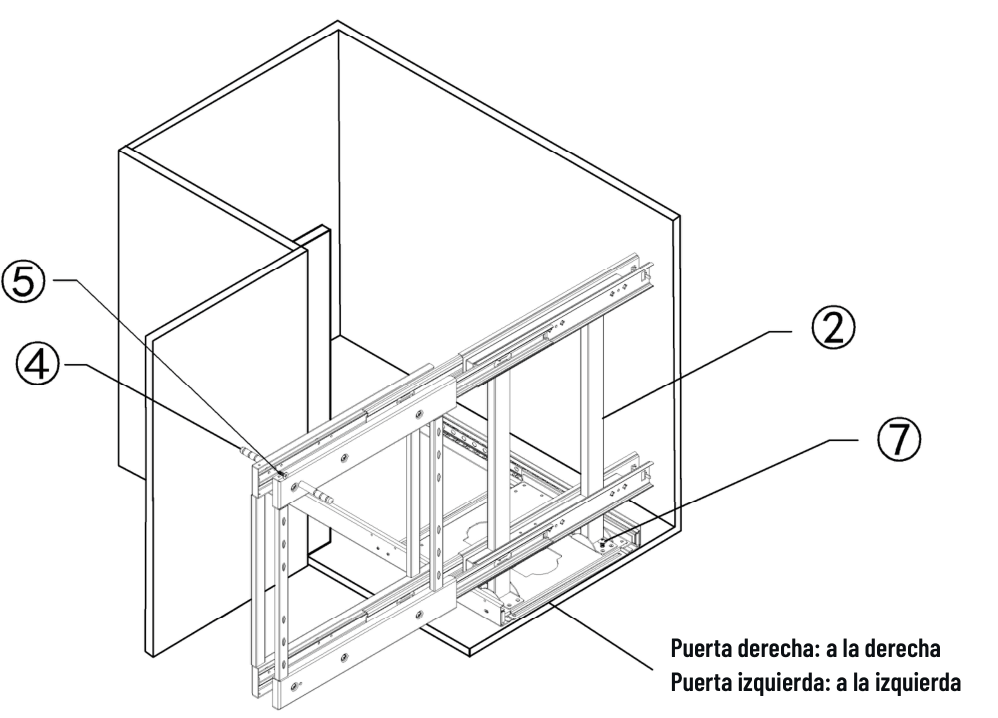

PASO 2
Atornillá la estructura principal ② sobre la base ① con los tornillos ⑦. Después sacá la estructura ② hacia afuera y fijá la manija ④ con los tornillos ⑤.
ATENCIÓN · Con la puerta a la derecha, se instala a la derecha; con la puerta a la izquierda, a la izquierda.

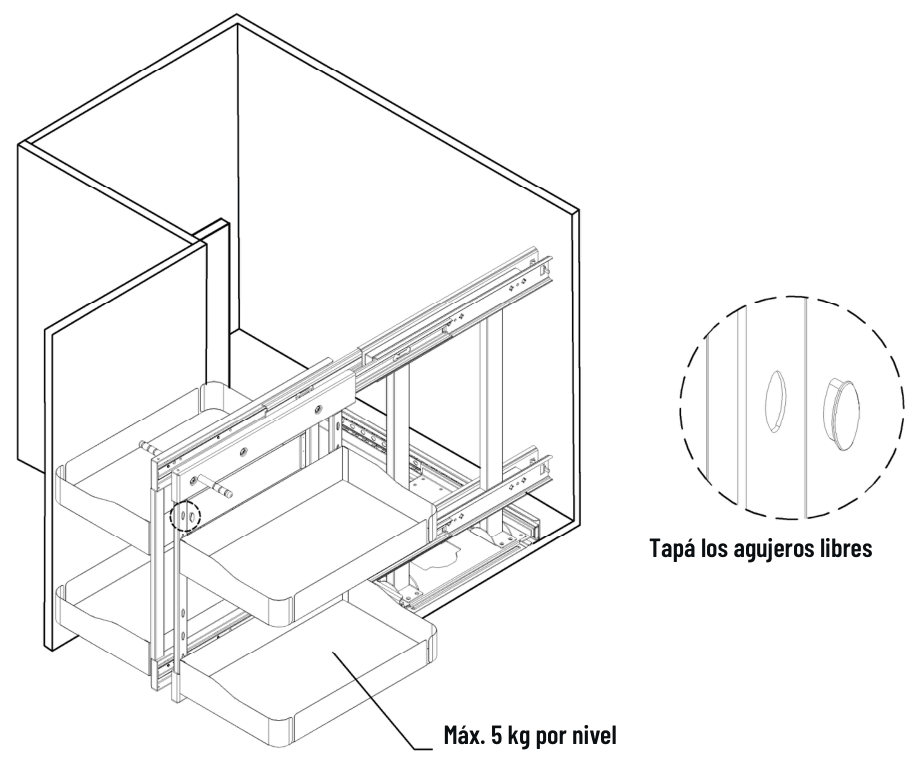

PASO 3
Sacá la estructura ② hacia afuera y cargá los canastos ③. Con los canastos puestos, tapá los agujeros que quedan libres.
USO SEGURO Y CUIDADO
- No pases de 5 kg de carga en cada nivel.
- Antes de cargar los canastos, revisá que todos los tornillos estén bien ajustados.
- Limpialo con un paño húmedo y jabón neutro. No uses productos abrasivos ni solventes.
